外墙饰面粘贴检测技术应用
上传时间:2014/7/29 10:38:18    完成日期:

日前,由上海市房地产科学研究院与上海交通大学联合研究开发的《外墙饰面粘贴质量自动诊断系统研究》通过了专家课题验收。该课题主要是研究建立一套全新的外墙饰面粘贴质量自动诊断系统,通过自动的机械装置对外墙敲击,并进行信号自动采集、存储,编制一套专用软件,对信号进行处理分析,同时结合被检测建筑物的立面图纸自动判定缺陷位置,出示检测报告。因此,该系统的研制将可对原有外墙红外检测技术做必要补充,提高外墙剥离检测的准确性,查明大楼外立面存在空鼓等安全隐患的部位,使房屋管理单位有针对性地组织应急维修,避免伤害事故的发生,为城市安全提供了技术支持。

课题组调研了国内外相关的研究成果和仪器设备,通过构思和创新,从外墙饰面粘贴质量自动诊断系统的硬件系统、控制系统、软件分析系统等方面着手,研制了该自动诊断系统,并通过了工程实践的验证。

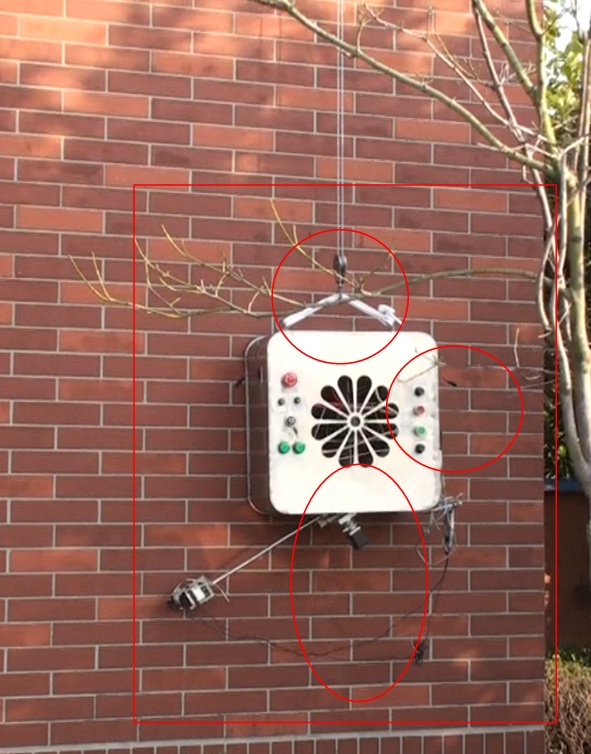

课题研究在检测本体中设计采用了带滑动式负压吸盘的吸附机构,并通过曲柄摇杆机构,实现有规则摆动,在摇杆的顶端安装旋转电磁铁带动敲击头,敲击墙面,使其产生不同音频信号,并通过编码器实时记录检测本体运动轨迹数据。

在检测仪器控制系统方面,将检测本体中PLC发出的操作指令,通过无线通讯模式与下位机进行通讯,实现无线遥控操作。

课题的软件系统方面,采用VC++ 6.0语言并基于Windows操作系统,设计编写了音频信号分析软件系统,并通过性能测试。采录音频信号通过频域分析进行降噪处理,通过FFT滤波器滤波,以短时能量和短时过零率相结合的分析方法,并根据给定的判定特征值对滤波后的音频信号进行综合判断,得出判定结果。
